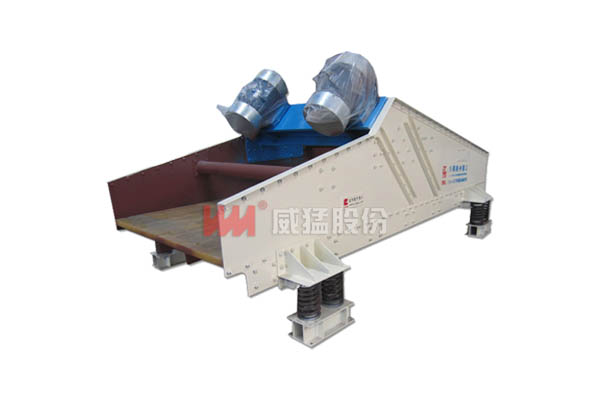

高頻振動脫水篩的工作原理：
1.高頻振動脫水篩采用法蘭式激振器，由兩臺電機驅動作反向自同步旋轉，使篩體沿直線方向做周期性往復運動，從而達到分級脫水目的。
2.篩框采用高強度螺栓連接，篩面由弧形段與直線段組成，結構堅固耐用。
3.根據機械結構和工藝參數的需要,振動器布置在篩箱重心的上方,這樣的布置使篩機運動軌跡在入料端為橢圓,中部為圓,出料端仍為橢圓,即橢圓一圓—橢圓的運動。
高頻振動脫水篩的優點：
1.篩框側板采用特殊框架結構,大大增加了篩框的縱向和橫向剛度和強度，增強了使用壽命。
2.新型多層篩網結構，有利于細粒物料透過篩孔并防止堵塞，提高了脫水效率。
3.高頻振動脫水篩的振動器采用外置式塊偏心結構,篩箱兩側各布置一組激振器,每組激振器兩套軸承。
4.采用了高精度大游隙軸承,且軸承外圈加以軸向定位,減緩了軸溫的上升，降低工作噪音。
5.高頻率，脫水效果更好。
高頻振動脫水篩的用途:
1.高頻振動脫水篩主要用于細粒脫水和分級，煤泥或尾礦回收。
2.適用于選礦、煤炭加工等行業。
3.廣泛應用于城市污水處理、紙漿、化工和食品工業等細粒物料的脫水作業。
參數：
序號 | 參數 | 單位 | WGS-12×31 | WGS-14×31 | WGS-18×37 | WGS-24×48 | |
1 | 入料粒度 | % | ≥45 | ≥45 | ≥45 | ≥45 | |
2 | 處理量 | t/h | 15-19 | 15-19 | 28-33 | 60-120 | |
3 | 篩面規格 | mm | 1200×3100 | 1400×3100 | 1800×3700 | 2400×4800 | |
4 | 篩孔尺寸 | mm | 0.3,0.35 | 0.3,0.35 | 0.3,0.35 | 0.3,0.35 | |
5 | 雙振幅 | mm | 3-5 | 3-5 | 3-5 | 3-5 | |
6 | 振頻 | Hz | 25 | 25 | 25 | 25 | |
7 | 電機 | 型號 | Y112M-4 | Y132S-4 | Y132M-4 | Y180-4 | |
功率 | Kw | 2×4.0 | 2×5.5 | 2×7.5 | 2×18.5 | ||
電壓 | v | 380 | 380 | 380 | 380 | ||
8 | 外形尺寸 | mm | 3020×2400×2100 | 3020×2600×2100 | 3527×3060×2130 | 5025×3880×2693 | |
9 | 單點最大動載荷 | N | ±2000 | ±2500 | ±3500 | ±5000 | |
